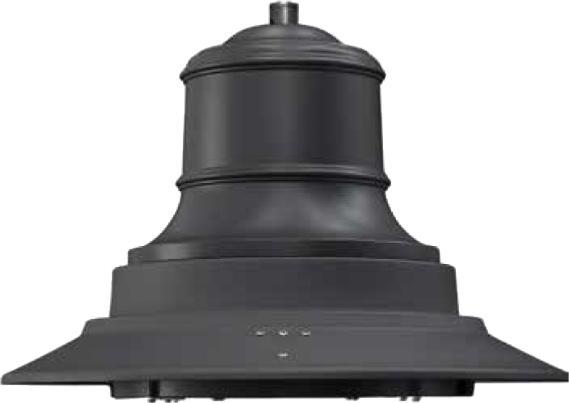

LAMPADA NERI

Materiali
- Pressofusione di alluminio (UNI EN 1706).
- Lamiera di alluminio.
- Viteria in ottone e acciao inox.
- Vetro piano temperato trasparente extrachiaro. Resistente agli urti IK09.
Struttura
- Telaio superiore realizzato in pressofusione e lamiera di alluminio con attacco filettato G 3/4" per il fissaggio al sostegno, con pressacavo interno.
- Telaio inferiore basculante composto da un anello in pressofusuine di alluminio, per accedere al vano ausiliari e ottico.
- Piastra porta cablaggio facilmente asportabile.
- Guarnizione in neoprene fra il telaio inferiore e superiore.

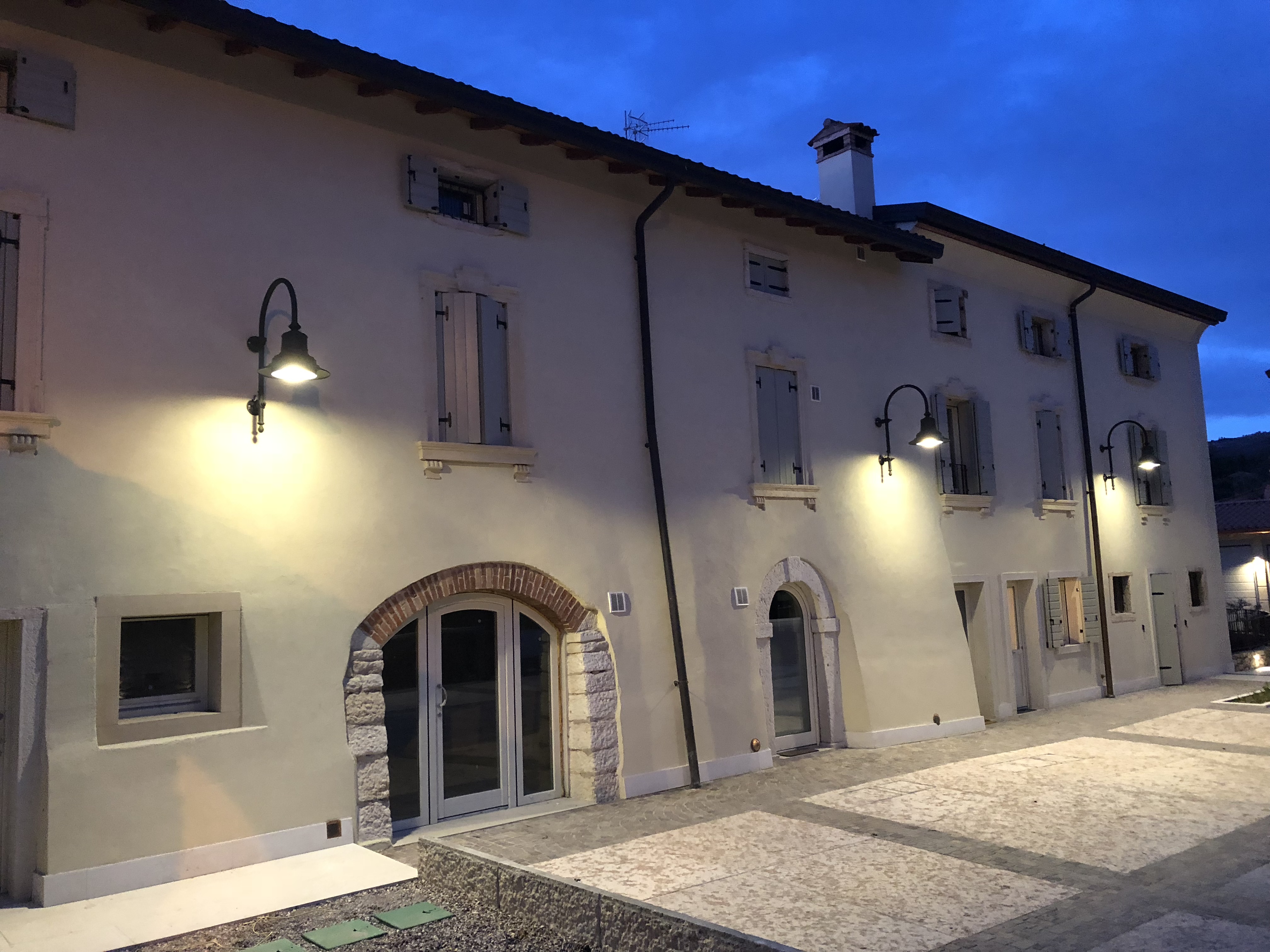

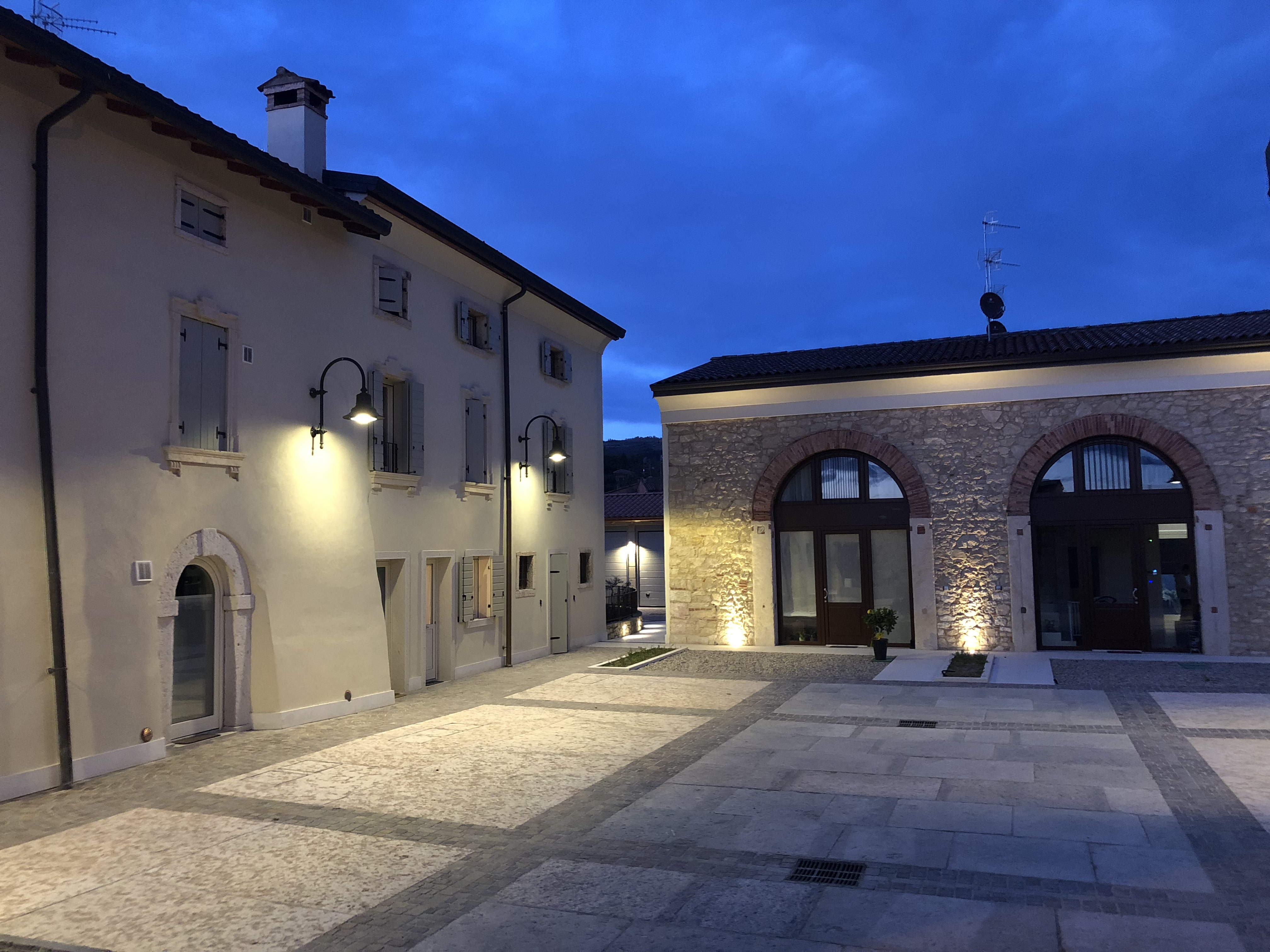

MENSOLA PER MURO

Mensola a muro formata da elementi in ghisa sferoidale UNI EN 1563 e acciaio FE 360 UNI EN 10219-1 zincati a caldo secondo norma UNI EN ISO 1461, il tutto corrispondente per forma, misure e decori vari al disegno che del progetto fa parte integrante. La mensola è composta come segue:
1°) da due murature in acciaio, zincate a freddo in bagno elettrolitico secondo norme UNI ISO 2081, lunghe cm. 14. Ogni muratura è dotata di due viti prigioniere M12 con relativi dadi ciechi in acciaio inox. 2°) da una mensola a forma di pastorale con struttura principale in tubo di acciaio (diam. cm. 4,2). Gli attacchi di sostegno (A) realizzati singolarmente in un’unica fusione di ghisa, sono distanziati fra loro con interasse di cm. 55, hanno ognuno una larghezza di cm. 23, una superficie di appoggio circolare di diam. cm. 14 e si raccordano al tubo principale avvolgendolo con decori a forma di due scozie con interposto un toro e all’estremità una piccola sfera. Il tubo d’acciaio nella parte inferiore e chiuso da un tappo a forma ovoidale (a). La mensola viene fissata alle murature per mezzo di quattro viti M12 in acciaio inox, ed è dotata nella sua parte terminale (D) (diam. cm. 9) anch’essa in ghisa, di una filettatura 3/4” GAS per il fissaggio del corpo illuminante, di un passacavo (B) per l’entrata all’interno del tubo (diam. cm. 4,2) di un cavo elettrico del diametro di cm. 1,4 e di un morsetto (C) per la messa a terra. L’altezza totale della mensola è di cm. 126, la sporgenza utile è di cm. 81.

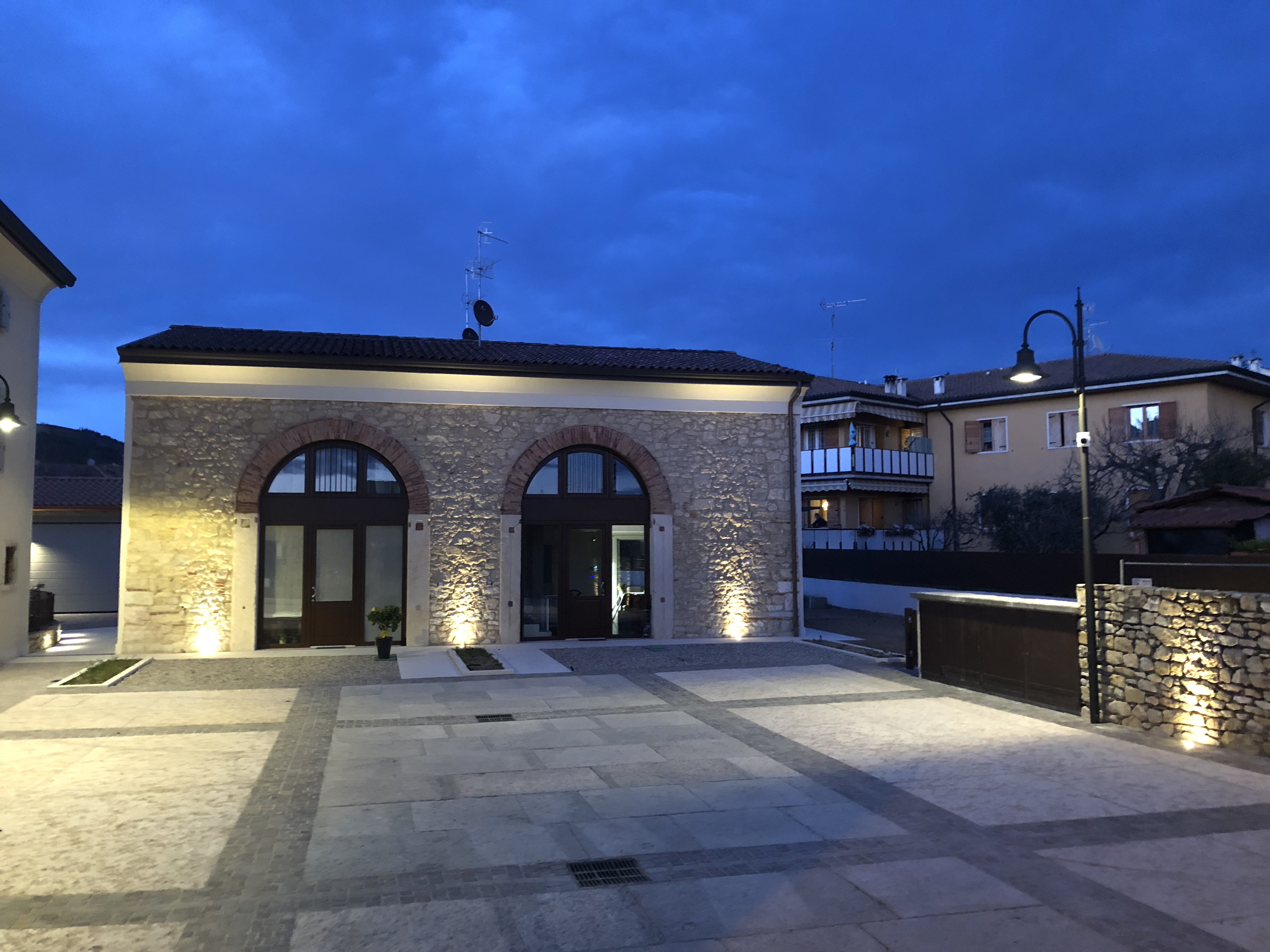

PALO

Palo per illuminazione in ghisa UNI EN 1561 e acciaio UNI EN 10219-1 zincato a caldo secondo norma UNI EN ISO 1461 composto come segue:
Palo rastremato (A) in acciaio a sezione circolare zincato a caldo composto da due tubi tra loro saldati in corrispondenza della rastremazione, aventi le seguenti dimensioni: diam. cm 10,2 x 295 - diam. 8,9 x 135. Il palo dovrà innestarsi per cm 60 in un plinto di fondazione (P); è dotato di una boccola M10 per la messa a terra, di un’asola (D - h. cm 13,2 x 3,8) idonea per il montaggio di morsettiere in classe II di isolamento con o senza fusibile (mod. Conchiglia), di uno sportello (E) in pressofusione di alluminio posto a chiusura dell’asola (D) con grado di protezione IP 54 e di un’asola (B - h. cm 15 x 5,0) posizionata a cm 35 sotto il livello di pavimentazione per il passaggio dei cavi all’interno. All’estremità superiore (Z) il palo è dotato di sei grani M10 per il fissaggio della cima. Una guaina (C) termoretraibile con altezza minima di 20 cm formata da materiali compositi (poliolefinico irradiato e mastice butilico), dovrà essere applicata alla base del palo per proteggerlo dalla corrosione; 1°) raccordo decorativo in ghisa, da collocare in corrispondenza della rastremazione. Forme e misure come riportate nel disegno. L’altezza totale è di cm 370.
